YBW型高壓低壓預裝式變電站
概述
1.1 簡述：YBW型高壓/低壓預裝式箱式變電站是一種將高壓開關設備、變壓器、低壓配電設備按一定接線方案組合成一體的成套變配電設備。 本系列預裝式變電站適用于12kV, 額定頻率為50Hz的三相交流系統，容量配置在 1250kVA以下的住宅小區、商廈賓館、大型工地、高廈建筑、工礦企業及臨時性的施工場所等。
1.2 標準：本產品符合GB17467《高壓／低壓預裝式變電站》的標準。
使用環境條件
2.1環境溫度:上限+40℃下限-25℃；
2.2海拔高度:不超過1000m；
2.3濕度條件：相對濕度日平均值不大于95%，月平均值不大于90%；
2.3垂直傾斜:不超過3度；
2.4地震烈度:不超過8度；
2.5沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所；
2.6戶外風速:不超過35m/s。注：特殊使用條件，訂貨時與我公司協商解決。

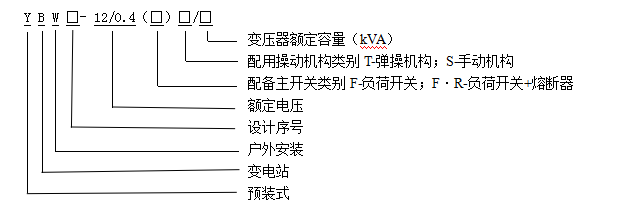

型號及其含義
主要技術參數
| 項目 | 單位 | 高壓電器 | 變壓器 | 低壓電器 |
|---|---|---|---|---|
| 額定電壓 | kV | 12 | 10/0.4 | 0.4 |
| 額定電流 | A | 200~630 | 100~3000 | |
| 額定容量 | kVA | 200～1250 | ||
| 額定短時耐受電流 | kA | 30/1s | ||
| 額定峰值耐受電流 | kA | 63/1s | ||
| 1min工頻電壓 | kV |
對地、相間42 隔離斷口48 |
油浸35/5min 干式28/5min |
2.0/2.5 |
| 雷電沖擊電壓(峰值) | kV |
對地、相間75 隔離斷口85 |
75 | 7.4 |
| 殼體防護等級 | IP33D | IP33D | IP33D | |
| 噪音水平 | dB | 油變≤55 干變≤65 | ||
結構形式
5.1本產品分成三個功能隔室，即高壓室、變壓器室和低壓室。頂蓋為雙層隔熱結構，便于通風散熱。底座為型鋼結構，確保有足夠的強度和鋼性。箱體材料采用鍍鋅槽鋼、鋁合金與阻燃型復合材料制作而成。YBW系列高壓/低壓預裝式變電站,具有成套性強、外形小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，是目前城鄉變電站建設和改造的新型成套設備。
5.2外形尺寸（寬×深×高）：3320（4320、5320）×2320（2920、3320）×2520（2560、2980）
