自動扶梯變頻節能方案

目前，自動扶梯在大型商場、超級市場、機場等場合應用越來越廣泛。大多數扶梯在客流量大的時候，自動扶梯工作于額定運行狀態。但是在空載時仍是額定速度運行，具有耗能大、機械磨損大、使用壽命低等缺點，造成了巨大的浪費。將節能效果明顯的變頻器應用于自動扶梯行業，實現高低速的自動切換，可以為應用客戶節約成本。

江特CV10系列起重專用矢量變頻器結合多段速、多功能數字輸入輸出端子、可編程定時器、可編程S曲線等實現自動扶梯的節能控制，使系統實現無人爬行與額定運行的自動切換；工頻與變頻的切換；上行、下行的切換；并提供檢修速度；利用S曲線提高乘客的舒適感等。

同樣適應場合：自動人行道變頻控制方案。

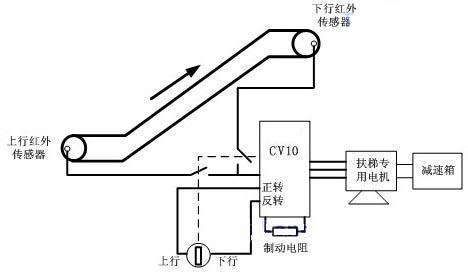

系統設計

系統設計時需要保證自動扶梯運行的安全性、可靠性，因此需要保留原有的工頻控制系統。并且在扶梯下行時不讓系統緊急停車，上升時可急停并抱閘輸出，具體實現如下：

1、保持原有扶梯的“長期運行”模式，增加“自動載客運行”模式，即節能運行模式。用戶可隨時選擇采用其中一種模式運行，當選擇“長期運行”模式時，增加的線路完全可以退出。這樣便于用戶分別維護兩部分，保證了電梯正常運行。

2、“自動載客運行”模式運行時，扶梯以S曲線加速或減速到目標速度，速度轉換平滑順暢，舒適感好，降低機械損耗，并達到靜音效果。

3、“自動載客運行”模式下行時，可能使拖動電機工作在發電狀態，需使用制動組件。

系統控制原理

1、變頻器節能控制基本方案。

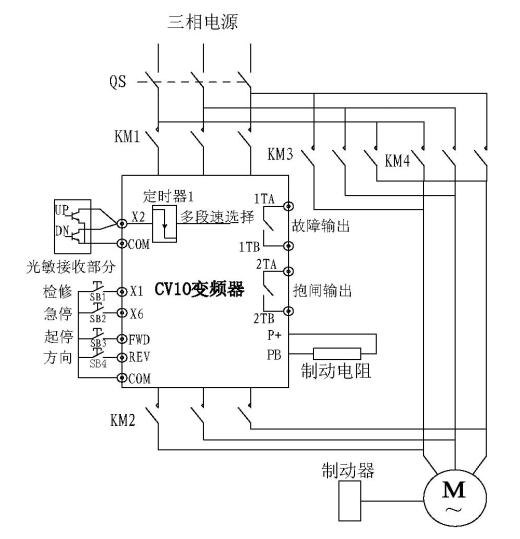

如圖：KM1用于變頻器的供電接觸器，KM2用于變頻器到電機的接觸器,KM3、KM4用于工頻運行時扶梯的上行、下行控制。
